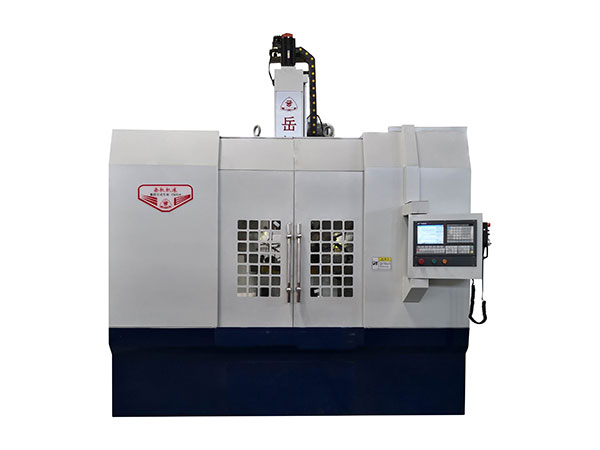

数控立式车床CK516-W

2020-03-21

次

详细介绍：

主要技术参数
技术参数项目	单位	C516		CK 516	CK 516D		CK 516Y	CK 516 YD		CK 516 Y-1
最大车削直径	mm	Φ 630		Φ 630	Φ 630		Φ 630	Φ 630		Φ 630
最大工件高度	mm	600		600	500		500	500		500
横梁升降距离	mm	500		500	500		500	500		500
刀架水平移动距离	mm	600		450	450		450	450		450
刀架垂直移动距离	mm	500		500	500		500	500		500
工件最大回转直径	mm	Φ 630		Φ 630	Φ 630		Φ 630	Φ 630		Φ 630
工作台面直径	mm	Φ 630		Φ 630	Φ 630		Φ500三爪液压卡盘			工装定制专机
							（夹紧范围：70 ~ 500，撑紧范围：150 ~ 500）
最大工件重量	kg	800		800	800		800	800		800
工作台转速级数		机械3档		机械3档（标配） / 3档变频（选配）
工作台转速范围	r /min	60、100、200		60、100、200（标配） / 12~260（选配）
进给量级数		3		无级
进给量范围	mm /min	15、30、45		0~500
电动刀架		/		/	AK 27300 * 4C		/	AK 27300 * 4C		/
CNC操作系统		/		北京凯恩帝K 1000 T - Ci / 广数 GSK 980 TC3 / 西门子 808 D数控系统（选配）
X、Z轴伺服电机		/		根据数控系统匹配
主电机功率	kw	7.5
机床重量	kg	3500
机床尺寸	mm	1821 * 1310 * 2560		1880 * 1310 * 2670
		备注：外防护罩、排屑、冷却等特殊配置根据用户要求选配。
工作精度
圆度			圆柱度			平面度			粗糙度
0.01 mm			0.015 mm			0.02 mm

数控立式车床适宜加工中、小型盘、盖类零件高强度铸铁底座、立柱，有良好的稳定性和抗震性能立式结构，装夹工件方便，占地面积小采用油水分离结构，使冷却水清洁环保持久分离式冷却水箱，便于清洗精密、高刚度弹筒式主轴结构，便于维修主轴套筒全对称、悬挂式设计 , 更好的消除热变形对加工精度的影响大功率交流主轴电机，增强了机床运转的稳定性主轴采用进口高级润滑脂润滑，全封闭，免维护床鞍、立柱导轨采用超重负荷直线滚动导轨，动态响应性能好，精度保持性高配备优质 6工位立式电动刀架，刚性高、换刀迅速、可靠集中式机床操作面板，使操作更加方便、快捷 X/Z轴采用高精度滚珠丝杠和丝杠专用轴承，精度保持性好整体式全封闭防护，环保清洁。

数控立车

数控立车

特点：

1、具有大型正规立车的精度、功能；

2、无级调速，主电机变频调换转速；

3、价格经济，结构更科学；

4、增加动力铣头。
