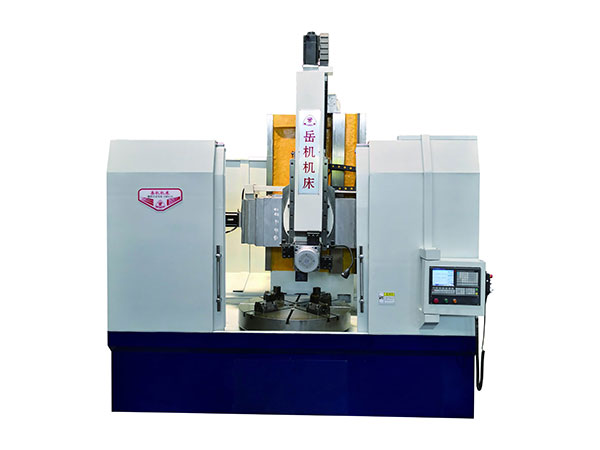

数控立车CK5112D-W

2020-03-21

次

详细介绍：

主要技术参数
技术参数项目	单位	CK 5112		CK51 12D		CK5 116		CK51 16D
最大车削直径	mm	Φ 1250		Φ 1250		Φ 1600		Φ 1600
最大工件高度	mm	1500		1200		1600		1200
横梁升降距离	mm	1200		800		1200		900
刀架水平移动距离	mm	700		700		815		815
刀架垂直移动距离	mm	1200		800		1350		900
工件最大回转直径	mm	Φ 1250		Φ 1250		Φ 1600		Φ 1600
工作台面直径	mm	Φ 1200		Φ 1200		Φ 1400		Φ 1400
最大工件重量	kg	3200		3200		3200		3200
工作台转速级数		2档变频		2档变频		2档变频		2档变频
工作台转速范围	r /min	6 - 50、50 - 130		6 - 50、50 - 130		6 - 39、39 - 100		6 - 39、39 - 100
进给量级数		无级		无级		无级		无级
进给量范围	mm /min	0- 500		0- 500		0- 500		0- 500
电动刀架		/		AK27 320 * 4 QY5		/		AK 27 320 * 4QY5
CNC操作系统		北京凯恩帝K 1000 T - Ci / 广数GSK 980 TC3 / 西门子 808 D数控系统（选配）
X、Z轴伺服电机		根据数控系统匹配
主电机功率	kw	22				30
机床重量	kg	100 00				14 000
机床尺寸	mm	2360 * 2277 * 3300				2850 * 3210 * 3200
		备注：外防护罩、排屑、冷却等特殊配置根据用户要求选配。
工作精度
圆度			圆柱度		平面度		粗糙度
0.01 mm			0.015 mm		0.02 mm

数控立车适宜加工中、小型盘、盖类零件高强度铸铁底座、立柱，有良好的稳定性和抗震性能立式结构，装夹工件方便，占地面积小采用油水分离结构，使冷却水清洁环保持久分离式冷却水箱，便于清洗精密、高刚度弹筒式主轴结构，便于维修主轴套筒全对称、悬挂式设计 , 更好的消除热变形对加工精度的影响大功率交流主轴电机，增强了机床运转的稳定性主轴采用进口高级润滑脂润滑，全封闭，免维护床鞍、立柱导轨采用超重负荷直线滚动导轨，动态响应性能好，精度保持性高配备优质 6工位立式电动刀架，刚性高、换刀迅速、可靠集中式机床操作面板，使操作更加方便、快捷 X/Z轴采用高精度滚珠丝杠和丝杠专用轴承，精度保持性好整体式全封闭防护，环保清洁。

数控立车

特点：

1、具有大型正规立车的精度、功能；

2、无级调速，主电机变频调换转速；

3、价格经济，结构更科学；

4、增加动力铣头。
